LNG FSRU의 재기화 공정에서 폐에너지회수시스템의 엑서지 분석

1. 서 론

친환경 저탄소 연료로써 천연가스는 국제적인 수요가 꾸준히 증가되고 있다. 일반적으로 대기압에서 -162℃의 끓는점을 갖는 천연가스는 액화과정을 거쳐서 액화천연가스(LNG) 운반선에 의해서 주로 이송된다.^[1] 파이프라인을 통해 도시가스 및 발전용으로 공급하기 위해서 LNG를 다시 기화시키게 되는데, LNG 부유식 저장 및 재기화 설비로써 FSRU(Floating Storage & Regasification Unit)가 적용될 수 있다.^[2] 이러한 해상 또는 육상의 LNG 저장 터미널에서 재기화 과정 동안에 버러지는 냉열을 회수하기 위한 다양한 연구가 수행되어지고 있다.

Mehrpooya et al.(2018)은 LNG재기화 과정에 적용된 기존 및 비전통의 열역학적 사이클들을 분석하였고, LNG 냉열을 활용하는 복합사이클의 경우에 에너지 및 엑서지 효율은 각각 약 86.3% 및 80%의 최댓값을 나타내고, 7.39% 및 7.95%의 최솟값을 보였다고 정리하였다.^[3] Kanbur et al.(2017)은 발전, 담수화, 및 이산화탄소포집 등에 LNG 냉열을 활용하는 다양한 시스템들에 대한 열역학적 효율들을 비교하였을 뿐만 아니라, 작동유체의 특성, 경제성 및 환경적 접근법도 조사하여 포괄적으로 분석하였다.^[4]

최근에는 Qu et al.(2015)에 의해서 프로판을 작동유체로 사용하는 유기랭킨사이클(Organic Rankine Cycle)에 접목되는 하이브리드 LNG 증발 시스템이 LNG 냉열의 회수용으로 제시되었다. 증발기 내부의 열전달 특성들을 상세하게 분석하기 위해서 해수와 LNG의 입구온도 및 질량유량, 프로판의 응축압력을 주요 매개변수로 1차원 수치해석을 수행하였다.^[5] Le et al.(2018)의 연구에서는 ORC를 사용한 LNG의 냉열 회수와 더불어 직접 팽창을 통한 압력 에너지를 활용하는 개선된 방법을 제안하였다. 해수를 열원으로 프로판을 작동유체로 각각 적용했을 때에 1 kg/s의 LNG 재기화에 대해서 215 kW의 순동력을 생산할 수 있다고 보고하였다.^[6] 한편, He et al.(2021)에 의해 포접수화물(Clathrate Hydrate)을 기반으로 하는 담수화 기술이 해수의 열원 측에 응용되고, 저온 측의 LNG 냉열을 동시 회수하는 ORC 발전시스템이 소개되기도 하였다.^[7]

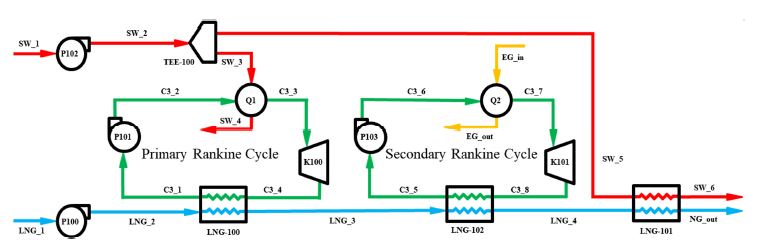

LNG FSRU 선박의 재기화 과정에서 LNG의 냉열과 선내에 디젤발전기로부터 배출되는 배기가스의 폐열을 통합적으로 회수하는 이단계 ORC 발전사이클을 제안하고 열역학적인 평가를 수행하였다. Fig. 1에 나타낸 해당 사이클의 계략도와 같이 일차 랭킨 사이클(Primary Rankine Cycle)은 해수를 열원으로 하고, 이차 랭킨 사이클(Secondary Rankine Cycle)은 배기가스를 열원으로 한다. 이때 LNG는 사이클의 하부에서 단계적으로 기화되고, 프로판의 작동유체를 갖는 ORC 발전시스템에 의해서 최대로 2.347 MW의 순동력을 생산할 수 있다고 보고하였다.^[2] 그 선행 연구는 에너지 분석을 통하여 복합사이클의 실용적 가능성에 주목하였지만, 다양한 후속 연구들의 필요성을 시사하였다.

Fig. 1.

Schematic diagram for the two-stage ORC system

이에 본 연구는 동일한 LNG FSRU 설비의 통합 열회수 발전시스템에 대해서 이론적으로 엑서지 모델을 적용하였고, 프로판의 작동유체의 압력 및 질량유량의 변화에 대하여 엑서지 특성을 분석하였다.

2. 이론적 계산

2.2 가정 및 제한조건

Primary Rankine Cycle에서 C3_3상태에 대한 터빈의 입구압력과 질량유량의 비율은 아래와 같이 정의하였다.

$\[ R_{\mathrm{p},\mathrm{P}\mathrm{R}}=P_{\mathrm{C}3\_3}/P_{\mathrm{c}\mathrm{r}\mathrm{i}\mathrm{t}} \]$

(9)

$\[ R_{\mathrm{m},\mathrm{P}\mathrm{R}}={\dot{m}}_{\mathrm{r}1}/{\dot{m}}_{\mathrm{L}\mathrm{N}\mathrm{G}} \]$

(10)

여기서, P_crit는 작동유체의 임계압력, ṁ_LNG는 LNG_1로 유입되는 LNG의 질량유량, 그리고 ṁ_r1은 작동유체의 질량유량이다. Primary Rankine Cycle의 Ẇ_K100과 Ẇ_P101의 차이가 최대가 되는 조건인 (R_p,PR, R_m,PR) = (0.1483, 0.9933)로 고정하였고, 그 최댓값은 11,647 kW로 선행 연구^[2]의 결과와 동일한 값을 가졌다.

Secondary Rankine Cycle에서 C3_7 상태에 대한 터빈의 입구압력과 질량유량의 비율은 아래와 같이 정의하였다.

$\[ R_{\mathrm{p},\mathrm{S}\mathrm{R}}=P_{\mathrm{C}3\_7}/P_{\mathrm{c}\mathrm{r}\mathrm{i}\mathrm{t}} \]$

(11)

$\[ R_{\mathrm{m},\mathrm{S}\mathrm{R}}={\dot{m}}_{\mathrm{r}2}/{\dot{m}}_{\mathrm{e}\mathrm{g}} \]$

(12)

여기서, ṁ_eg는 EG_in으로 유입되는 배기가스의 질량유량이고, ṁ_r2는 작동유체의 질량유량이다. 한편으로 Q2의 열교환 과정에 적용되는 액상의 작동유체에 대한 에너지 평형식은 아래와 같이 정의하였다.

$\[ \begin{array}{l}{\dot{m}}_{\mathrm{r}2}\left(h_{{\mathrm{C}3}_{\_}{6\text{'}}^{}}-h_{\mathrm{C}3{}_{\_}6}\right)\\ ={\dot{m}}_{\mathrm{e}\mathrm{g}}{ C}_{\mathrm{p},{\mathrm{e}\mathrm{g}}_{\_}\mathrm{i}\mathrm{n} }\left(T_{{\mathrm{e}\mathrm{g}\_\mathrm{p}\mathrm{p}}_{ }}-T_{{\mathrm{e}\mathrm{g}}_{\_}\mathrm{o}\mathrm{u}\mathrm{t} }\right)\end{array} \]$

(13)

여기서, h_{C3_6′}는 C3_6′ 상태의 엔탈피로써 C3_6상태 이후로 상변화가 시작되는 포화액선 상에 상태이다. C_{p,eg_in}은 배기가스의 비열로 1.057 kJ/kg∙K의 일정한 값을 갖고, EG_in의 온도 및 압력 조건에서 공기의 비열과 동일하게 간주하였다. T_{eg_pp}는 C3_6′ 상태의 작동유체와 배기가스의 온도차이가 +5 K가 되는 배기가스의 온도이다. 따라서, 본 연구에서는 펌프와 터빈의 효율을 모두 0.75로 고정하였을 때, Secondary Rankine Cycle의 (R_p,PR, R_m,PR)을 가변시켰다. 이러한 경우에, 초임계를 제외한 R_p,SR ≤ 1의 압력범위에서, T_{eg_pp} > T_{C3_6′} + 5 및 T_{eg_out} > TC3_6를 모두 만족하는 결과만 유효하게 취급하였다. 작동유체는 각각 프로판을 사용하였고, 계산에 적용된 열역학적 물성치는 EES를 이용하였다.^[10]

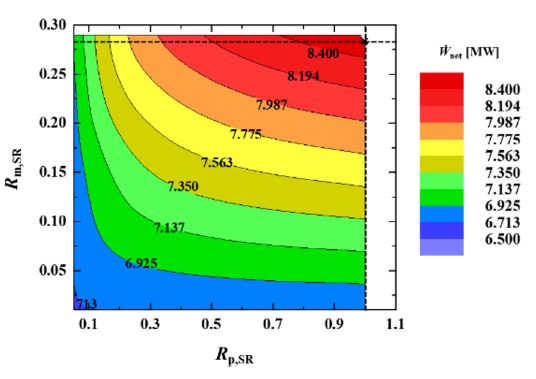

상기 구속 조건에 대하여, 고정된 (R_p,PR, R_m,PR) = (0.1483, 0.9933)에서 (R_p,SR, R_m,SR)에 따른 식 (6)의 Ẇ_net의 변화를 맵핑한 결과를 Fig. 2에 나타내었다. 전체적으로 0.05 ≤ R_p,SR ≤ 1.0 및 0.01 ≤ R_m,SR < 0.3의 범위를 만족하였다. 이러한 경우에 (R_p,SR, R_m,SR) = (1.0, 0.29)일 때, Ẇ_net = 8,547 kW의 최대치를 기록하였다.

Fig. 2.

Mapping data of the net work rate

Fig. 3은 Ẇ_net가 최댓값을 갖는 R_p와 R_m이 일정한 조건에서 Primary & Secondary Rankine cycle의 폐에너지회수시스템에 대한 T-s 선도를 나타내었다. Fig. 3에 해당하는 조건에 대한 정량적인 상태량을 Table 1과 같이 정리하였다.

Fig. 3.

T-s diagram (rectangular blue symbol: primary Rankine cycle, circular red symbol: secondary Rankine cycle)

Table 1.

Thermodynamic properties at each state for the maximum

참고로 선행 연구^[2]의 결과와 비교하여, 일정한 LNG 사양을 공급하기 위한 기존의 Ẇ_p100을 식 (6)의 Ẇ_net에 추가하여 본 시스템 내로 포함시켰다. 그리고 Secondary Rankine Cycle의 Ẇ_K101과 Ẇ_P103의 차이는 1,754 kW를 보였고, 이전의 초임계 압력의 터빈입구 조건에 대한 결과값 보다 약 20% 낮은 값이다. 다음절에서는 최댓값을 기준으로 (R_p,SR, R_m,SR)의 변화에 대한 엑서지 특성을 계속해서 살펴보겠다.

3. 결과 및 토의

3.1 고정된 R_m,SR = 0.29에서 R_{p, SR}의 변화

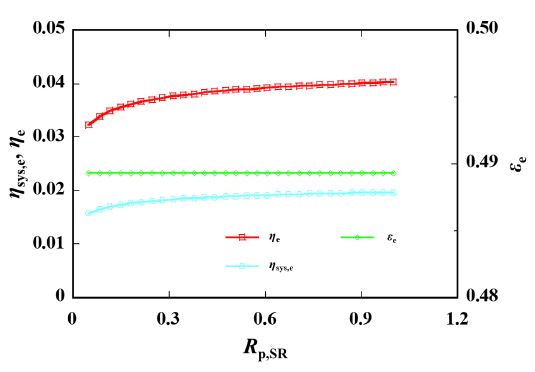

Fig. 4는 R_p,SR변화에 따른 엑서지 활용률(ε_e), 엑서지 효율(η_e), 그리고 시스템의 엑서지 효율(η_sys,e)을 보여준다. R_p,SR = 0.05~1.0에 따라 η_e은 점차 증가되는 특성을 보였다. R_p,SR = 1.0인 경우에, 0.04029의 최댓값이 나타났고, 거의 일정한 ε_e ≈ 0.4894에 대하여 η_sys,e = 0.01971을 기록하였다.

Fig. 4.

ηe, εe, ηsys,e characteristics for Rp,SR variation

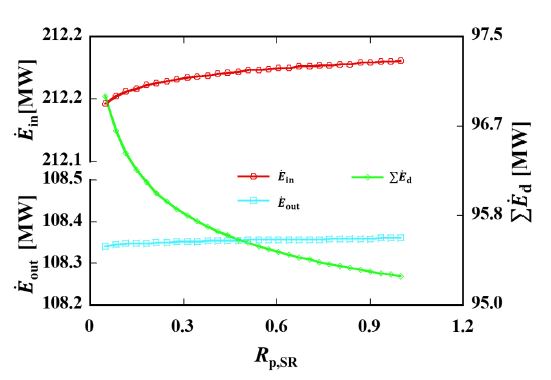

Fig. 5는 R_p,SR = 0.05~1.0의 변화에 따른 유입된 엑서지율(Ė_in), 유출된 엑서지율(Ė_out), 그리고 총 파괴된 엑서지율(∑Ė_d)을 보여준다. R_p,SR의 증가에 따라 Ė_in = 212,146~212,181 kW로 약간 증가하였고, Ė_out = 108,342~108,361 kW로 약간 증가되었다. 하지만, ∑Ė_d은 96,945~95,272 kW로 비선형적으로 감소하였고, 약 1.7 MW의 상대적으로 큰 감소폭을 보였다. 이러한 결과로 Fig. 6에서 Ẇ_net은 6,859~8,547 kW로 비선형적인 증가와 약 1.7 MW에 상응하는 증가폭을 보이는 것을 확인하였다.

Fig. 5.

Ėin, Ėout, ΣĖd characteristics for Rp,SR variation

Fig. 6.

Ẇnet, ΣĖd characteristics for Rp,SR variation

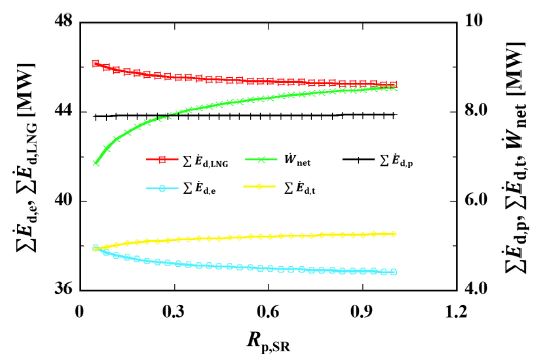

또한 Fig. 6에는 시스템 내에 각 구성품에서 발생되는 엑서지 파괴율을 나타내었다. R_p,SR = 0.05~1.0의 변화에 따라 ∑Ė_d,p = 7,906~7,934 kW 및 ∑Ė_d,t = 4,937~5,274 kW의 펌프류 및 터빈류에서 증가하는 폭보다, ∑Ė_d,e = 37,937~36,850 kW 및 ∑Ė_d,LNG = 46,164~45,213 kW의 증발기류 및 응축기류에서 더 큰 폭으로 감소되었다. 이는 Fig. 5에서 ∑Ė_d의 비선형적 감소 경향의 원인이 되었다.

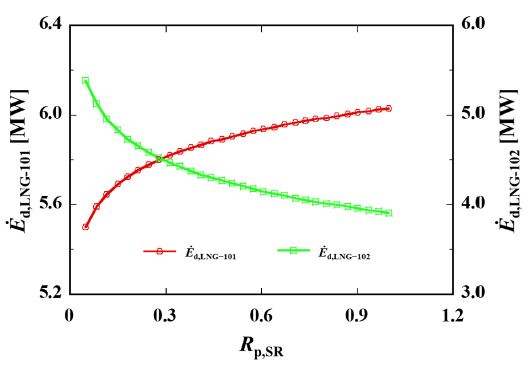

(R_p,PR, R_m,PR)의 고정된 조건에서 Ė_d,LNG-100 = 35,274 kW로 일정한 값을 갖기 때문에, LNG-101 및 LNG-102의 응축기에서 엑서지 파괴율(Ė_d,LNG-101, Ė_d,LNG-102)을 Fig. 7에 나타내었다. R_p,SR = 0.05~1.0으로 증가할 때, Secondary Rankine cycle 내에서 Ė_d,LNG-102 = 5,388~3,908 kW로 약 1.5 MW만큼 비선형적으로 감소하였다. 이는 Fig. 5에서 ∑Ė_d의 비선형인 감소 경향의 원인이 되는 증발기류에 있어 Ė_d,LNG-102의 영향이 더 크게 작용한 것을 나타낸다. 반면에, R_p,SR에 따라 사이클 외부의 Ė_d,LNG-101 = 5,502~ 6,031 kW로 약 0.5 MW만큼 비선형적으로 증가하였다. 이는 NG_out의 일정한 상태를 만족시키기 위해서 열교환기 LNG-102과 LNG-101에 대한 열전달율은 서로 반비례하는 특성이 나타나는 것을 의미하였다. 따라서, R_p,SR에 따라 LNG-101에서 더 큰 질량유량이 요구되는 것을 파악하였다. 이러한 결과로, Fig. 5에서 나타낸 바와 같이 Ė_in 및 Ė_out이 약간 증가되는 특성을 보였다. 하지만, Ė_d,LNG-101 및 Ė_d,LNG-102의 총 1 MW의 감소는 η_e의 상승에 주요한 역할을 하였다.

Fig. 7.

Ėd,LNG-101, Ėd,LNG-102 characteristics for Rp,SR variation

3.2 고정된 R_p,SR = 1.0에서 R_{m, SR}의 변화

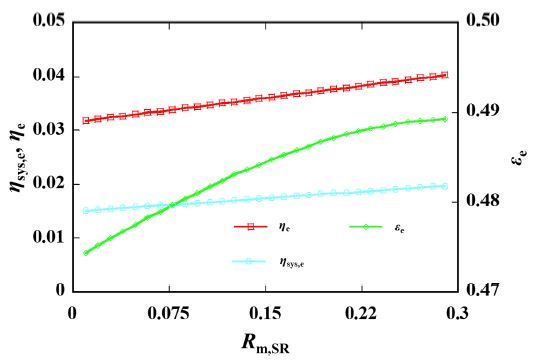

Fig. 8은 R_m,SR변화에 따른 엑서지 활용률(ε_e), 엑서지 효율(η_e), 그리고 시스템의 엑서지 효율(η_sys,e)을 보여준다. R_m,SR = 0.01~0.29에 따라 η_e 및 ε_e은 R_p,SR의 영향과는 달리 선형적으로 증가되는 특성을 각각 보였다. R_m,SR = 0.29에서 η_e = 0.04028 및 ε_e = 0.4893로 최댓값을 가졌고, 이에 대해서 η_sys,e = 0.01971을 기록하였다.

Fig. 8.

ηe, εe, ηsys,e characteristics for Rm,SR variation

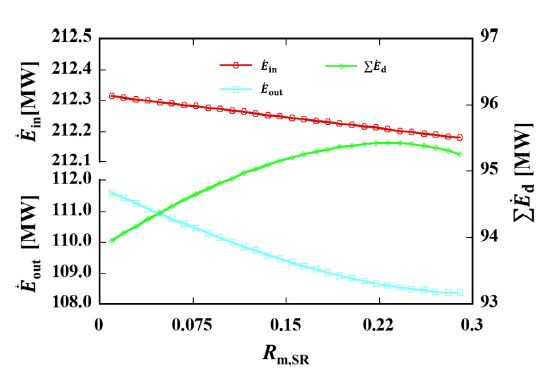

Fig. 9는 R_m,SR = 0.01~0.29의 변화에 따른 유입된 엑서지율(Ė_in), 유출된 엑서지율(Ė_out), 그리고 총 파괴된 엑서지율(∑Ė_d)을 보여준다. R_p,SR의 영향과는 역시 대조적으로, R_m,SR의 증가에 따라 Ė_in = 212,314~212,181 kW로 감소하는 특성을 보였다. ∑Ė_d = 93,958~95,431 kW의 범위에서 증가하다가 다시 약간 감소하여 약 1.3 MW가 증가되었지만, Ė_out = 111,598~108,361 kW로 약 3.3 MW로 더 크게 감소되었다. 서로 상쇄된 결과로 Fig. 10에서 Ẇ_net = 6,757~8,547 kW로 선형적으로 증가되었고, 약 1.8 MW의 증가폭을 보였다. 이는 Fig. 8에서 η_e가 선형적으로 증가되는 특성을 초래하였다.

Fig. 9.

Ėin, Ėout, ΣĖd characteristics for Rm,SR variation

Fig. 10.

Ẇnet, ΣĖd characteristics for Rm,SR variation

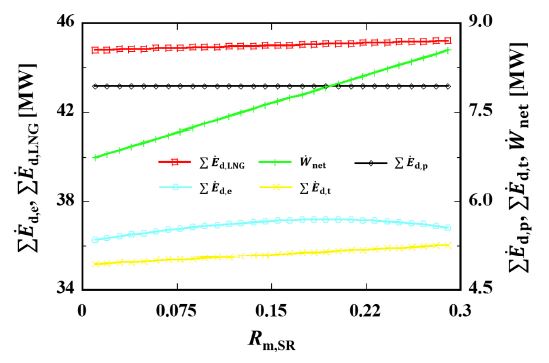

R_m,SR = 0.01~0.29의 변화에 따라 시스템 내에 각 구성품에서 발생되는 엑서지 파괴율을 Fig. 10에 나타내었다. 응축기류와 터빈류에서 ∑Ė_d,LNG = 44,791~45,213 kW 및 ∑Ė_d,t = 4,943~5,274 kW로 각각 선형적인 증가를 보였지만, 펌프류에서는 ∑Ė_d,p = 7,936~ 7,934 kW로 거의 변화가 없었다. 반면에, 증발기의 경우는 ∑Ė_d,e = 36,288~ 37,209 kW의 범위에서 약 R_m,SR = 0.19까지 증가하다가 다시 감소하는 비단조적인 특성이 나타났다. 이는 증발기에서 설정된 T_{eg_pp}(핀치점 온도)에 의해서 고온측의 엑서저 파괴율이 제한된 결과이다. 따라서, 이는 Fig. 9에서 ∑Ė_d의 경향에 주로 영향을 미쳤다는 것을 알 수 있다.

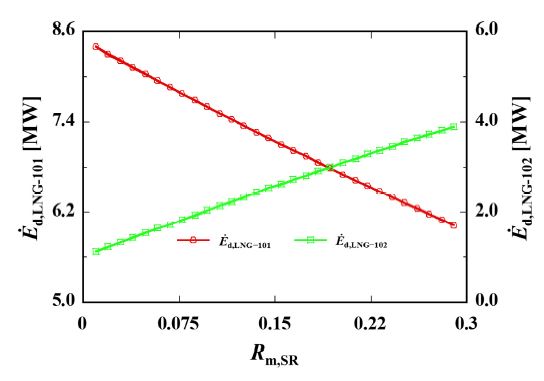

Fig. 11은 LNG-101 및 LNG-102의 응축기에서 엑서지 파괴율(Ė_d,LNG-101, Ė_d,LNG-102)을 나타내었다. R_m,SR = 0.01~ 0.29로 증가할 때, Secondary Rankine cycle 내에서 Ė_d,LNG-102 = 1,120~3,908 kW로 약 2.8 MW만큼 증가하였지만, 사이클 외부의 Ė_d,LNG-101 = 8,397~6,031 kW로 약 2.4 MW만큼 역으로 감소하였다. 이는 Fig. 7에서 R_p,SR의 영향과는 대조적이다. 따라서, R_m,SR에 따라 사이클 외부의 LNG-101에서 요구되는 해수의 질량유량이 감소하기 때문에, Fig. 9에서 나타낸 바와 같이 Ė_in 및 Ė_out 의 감소되는 경향은 각각 Ė_{sw_1} 및 Ė_{sw_6}의 영향에 의해서 비롯된 것으로 파악할 수 있었다.

Fig. 11.

Ėd,LNG-101, Ėd,LNG-102 characteristics for Rm,SR variation

4. 결 론

LNG FSRU 설비의 통합 LNG FSRU의 재기화 공정에서 해수를 열원으로 하는 Primary Rankine Cycle과 배기가스를 열원으로 하는 Secondary Rankine Cycle로 구성되는 폐에너지회수시스템에 대하여 엑서지 분석을 수행하였다. (R_p,PR, R_m,PR) = (0.1483, 0.9933)과 (R_p,SR, R_m,SR) = (1.0, 0.29)일 때, Ẇ_net = 8,547 kW의 최댓값을 확인하였고, 선행 연구^[2]의 결과와 잘 부합되었다. 즉, 기존 FSRU에서 소비되는 약 Ẇ_p100 = -2.5 MW의 일정한 LNG 펌프동력을 고려한 점과 Secondary Rankine Cycle에서 터빈입구의 압력을 임계조건 이하로 제한시킨 점들을 감안하였을 때에, LNG FSRU의 재기화 공정에 장착되는 본 폐에너지회수시스템에 의해서 활용될 수 있는 최대 동력은 약 10 MW의 수준에 있다는 것을 이론적으로 재확인하였다. 그 최댓값을 기준으로 (R_p,SR, R_m,SR)의 변화에 대한 엑서지 특성을 분석한 결과를 아래에 요약하였다.

고정된 R_m,SR에 대하여 R_p,SR가 Ẇ_net의 최댓값을 갖는 조건까지 증가할 때, 엑서지 효율과 시스템 엑서지 효율은 각각 비선형적으로 증가되는 경향을 보였다. 이는 Q2의 증발기 ∑Ė_d,e뿐만 아니라 LNG-102의 응축기 Ė_d,LNG-102의 각각 약 1 MW 및 1.5 MW의 비선형적인 감소에 의해서 주로 영향을 받은 것으로 파악되었다. 이는 순동력의 비선형적 증가 특성과 직접적으로 연관됨을 확인하였다.

고정된 R_p,SR에 대하여 R_m,SR이 증가할 때, 엑서지 효율과 시스템 엑서지 효율은 각각 선형적으로 증가되는 경향을 보였다. 이는 약 1.3 MW의 ∑Ė_d의 증가에도 불구하고 약 3.3 MW의 Ė_out의 더 큰 감소가 서로 상쇄된 결과로 약 1.8 MW의 Ẇ_net가 선형적인 증가폭을 갖는 것을 확인하였다. 한편, Secondary Rankine Cycle 내부에 Ė_d,LNG-102가 크게 증가되었지만, Secondary Rankine Cycle 외부에 Ė_d,LNG-101가 반비례적으로 감소되었다. 그 결과로 LNG-101의 열교환기에서 요구되는 해수의 질량유량이 감소되기 때문에, Ė_out (Ė_{sw_6})의 감소에 영향을 주었다.
